CEMTEC có đầu dò quay, làm mát bằng nước, tự động làm sạch bản thân sự tích tụ trong các khoảng thời gian theo chu kỳ. Đầu dò lấy mẫu khí CEMTEC được thiết kế cho các loại điều kiện khắc nghiệt được tìm thấy trong lò quay: nhiệt độ lên tới 1400 °C, nồng độ bụi lên tới 2000 g/m3, khí ăn mòn, ăn mòn cao và bột thô dính.
Để đo bên ngoài vòng đệm lò và để tránh các phép đo không khí sai, đầu dò CEMTEC có thể mở rộng tới 3350 mm trong quá trình trích mẫu. Do vật liệu chất lượng cao và thiết kế của đầu dò, nó có thể chịu được các điều kiện khắc nghiệt trong buồng đầu vào của lò nung. CEMTEC đã được phát triển để phân tích khí thải liên tục trong các buồng đầu vào của lò nung xi măng và trong các ứng dụng nhiệt độ cao cực kỳ nhiều bụi khác.
Nâng cao hiệu quả của các quá trình đốt cháy và tính bền vững sinh thái là những yêu cầu toàn cầu và có thể đạt được với CEMTEC.
Các tính năng vượt trội của CEMTEC:
- Giảm tiêu thụ amoniac do hiệu quả SNCR được cải thiện
- Giảm tiêu thụ nhiên liệu do hiệu quả đốt cháy cao hơn trong lò quay và trong lò nung
- Lượng khí thải thấp hơn do giảm mức tiêu thụ nhiên liệu và giám sát lượng khí thải liên tục
- Bảo quản lâu hơn lớp lót chịu lửa do lượng khí thải CO2 thấp hơn
- Bảo trì lốc xoáy và ống đứng thấp hơn do giảm tích tụ vật liệu 95 % tính khả dụng của dữ liệu đo lường cho phép kiểm soát và giám sát quy trình liên tục
Cấu hình hệ thống

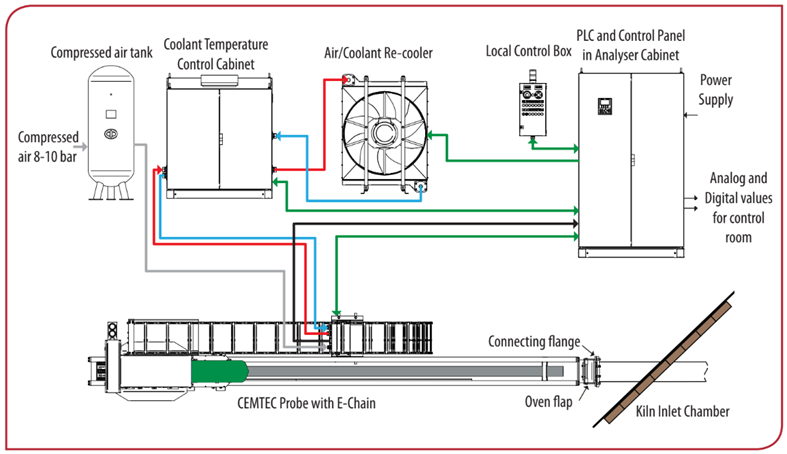

Hệ thống đầu dò CEMTEC của ENOTEC bao gồm đầu dò, bình chứa khí nén, bộ làm mát lại cho nước làm mát, tủ điều khiển chất làm mát, hộp điều khiển cục bộ và tủ phân tích có tích hợp PLC. (xem hình dưới đây)

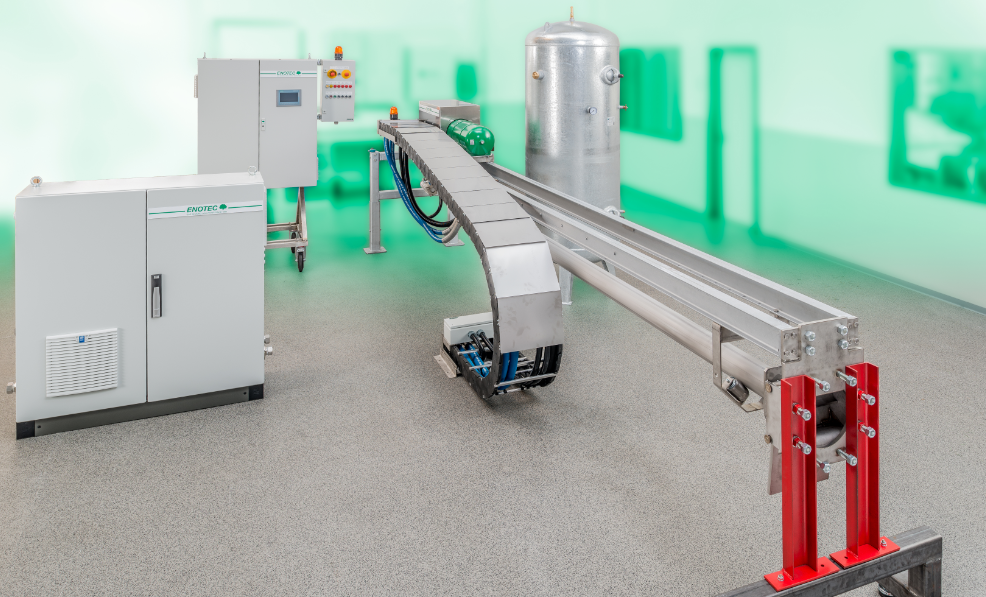

.png)
Nguyên lý hoạt động của CEMTEC:

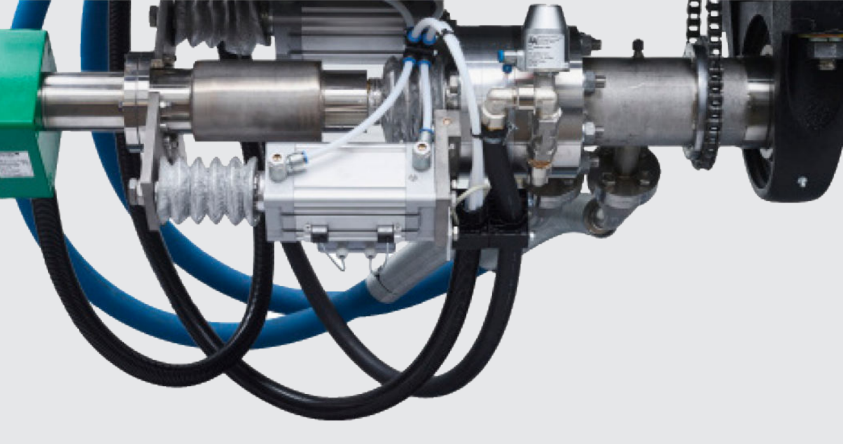

CEMTEC bao gồm một đầu dò lấy mẫu khí làm mát bằng nước, được gắn trên một thiết bị đẩy khí nén cho phép đưa đầu dò vào và rút ra khỏi quá trình đốt cháy. Khí xử lý được hút vào bộ lọc thông qua đầu ống làm mát, sau đó vào buồng đo được gia nhiệt ở vị trí trung tâm.
Máy phân tích chiết xuất được cung cấp khí mẫu qua ống này để đo ví dụ: O2, CO, NOx và cả SO2.

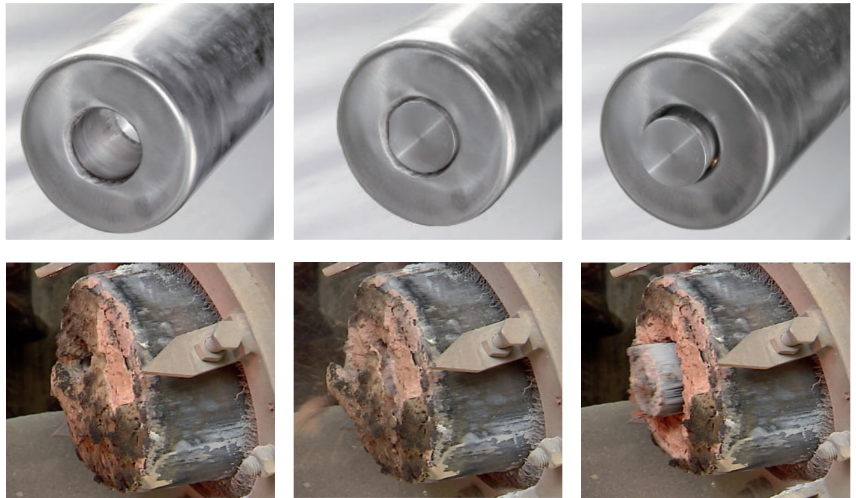

Do được trang bị hệ thống xilanh khí nén nên chúng dễ dàng được làm sạch bởi chính cơ cấu này. Nhiệt độ xử lý lên tới 1400 °C, nồng độ bụi lên tới 2000 g/m3, ứng suất cơ học cao do vật liệu rơi xuống và nhiệt độ môi trường xung quanh lên tới 50 °C đặt ra yêu cầu rất cao đối với bất kỳ công nghệ nào được sử dụng. Nhờ làm sạch cơ học, việc khai thác và phân tích khí quy trình liên tục có thể thực hiện được trong thời gian dài. Bộ lọc bụi với tấm va đập ở đầu được gắn đồng trục bên trong ống làm mát và di chuyển theo các khoảng thời gian có thể lập trình ra khỏi đầu của đầu dò để loại bỏ mọi cặn bụi.
CEMTEC được phát triển để phân tích liên tục khí thải trong lò quay và các quy trình nhiệt điện khác với nhiệt độ cực cao và nồng độ bụi cao, với mục tiêu tăng chất lượng sản phẩm với việc giảm sử dụng nhiên liệu đồng thời giảm lượng khí thải độc hại. Đặc biệt trước việc sử dụng ngày càng nhiều nhiên liệu thay thế trong lò quay và buồng đốt lớn, việc phân tích khí tại chỗ trở nên quan trọng hơn bao giờ hết.
Với những điểm nổi bật về kỹ thuật độc quyền, CEMTEC cung cấp giải pháp tối ưu để đo lường lâu dài trong những điều kiện đầy thách thức này.
Bảng thông số của CEMTEC:
|
Thành phần hệ thống: |
Đầu dò CEMTEC Tủ điều khiển trường Nhiệt độ làm mát Tủ PLC Bình chứa khí nén |
|
|
Thông số và khối lượng |
Chiều dài CEMTEC Chiều rộng CEMTEC Chiều cao CEMTEC Chiều cao CEMTEC Đường kính ống thăm dò Độ sâu chèn đầu dò Trọng lượng CEMTEC |
5630 mm 1000 mm 1800 mm (e-chain trở xuống) 2500 mm (e-chain trở lên) 114,3mm lên đến 3350 mm 700kg |
|
Các điều kiện thực hiện: |
Tải lượng bụi: nhiệt độ: |
lên đến 2000g/m3 ≤ 1400°C |
|
IP: |
đầu dò CEMTEC Hộp điều khiển cục bộ Nhiệt độ làm mát. điều khiển tủ tủ PLC |
IP 65 IP 65 IP 55 (optional IP 65) IP 54 (e-room installation only, others on request) |
|
Vật liệu đầu dò: |
1.4571, 316 Ti (Khác theo yêu cầu) |
|
|
Phương pháp làm mát đầu dò: |
Nước, khí |
|
|
Làm mát đầu dò – cung cấp cho khách hàng: |
Đối với bộ làm mát lại bó ống Cung cấp nước làm mát của khách hàng Nước: hạt < 0,5mm, tối đa. +30°C, tối thiểu 3 bar tối thiểu. 3000 l/giờ Đối với mạch làm mát kín CEMTEC Nước khử khoáng + 25 % TYFOCOR® L (bảo vệ sương giá lên đến -20 ° C) Nước khử khoáng + 50 % TYFOCOR® L (bảo vệ sương giá lên đến -30 ° C) |
|
|
Khả năng làm mát đầu dò: |
Công suất làm mát bằng nước/nước làm mát 160 kW Công suất làm mát bằng gió/nước làm mát 170 kW |
|
|
Cung cấp khí nén: |
8 - 10 bar, khô và không dầu điểm sương < -20 °C |
|
|
Dẫn động khí nén: |
Chèn / rút đầu dò/xoay đầu dò Chuyển động pít tông thăm dò |
|
|
Nguồn cấp |
Với bộ làm mát lại bó ống 380VAC – 560 VAC 50/60 HZ / Đầu ra tối thiểu. tối đa 3500VA Với bộ làm mát lại không khí / chất làm mát tối đa 11000 VA +/- 10 % (những người khác theo yêu cầu) |
|
|
Phân tích khí (Nếu đặt hàng): |
Đo đạc tại chỗ: O2 hoặc O2/COe Đo tríhc mẫu: SO2, NOx, CO2, v.v. (những người khác theo yêu cầu) |
|
|
Đo O2 / COe tại chỗ (tùy chọn): |
0-2% O2 đến 0-25% O2 0-500 ppm COe đến 0-10.000 ppm COe |
|
|
Địa chỉ liên hệ miễn phí tiềm năng: |
thông báo trạng thái |
|
|
T90-thời gian đo tại chỗ: |
Khoảng 5s |
|
|
Nhiệt độ môi trường |
- 20 °C đến + 50 °C (Tủ điều khiển PLC 0 °C đến +35 °C) |
|
