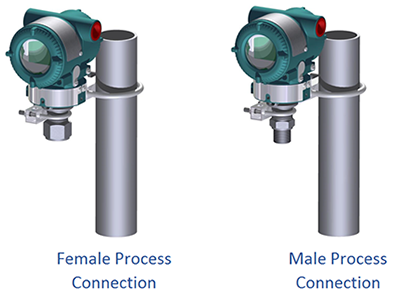

Cách gắn
Các nhà máy vận hành tốt hơn với bộ truyền áp suất chênh lệch của Yokogawa
Về cốt lõi, bộ truyền áp suất chênh lệch của Yokogawa với cảm biến kỹ thuật số DPharp cung cấp hiệu suất và thiết bị thông minh cần thiết để hiểu sâu hơn về quy trình của bạn.
Hiệu suất kỹ thuật số
Cảm biến kỹ thuật số DPharp của Yokogawa cung cấp hiệu suất và độ ổn định gấp đôi so với các cảm biến tương tự của đối thủ cạnh tranh. DPharp sử dụng công nghệ sản xuất và thiết kế kiểu IC Chip mới nhất. Cảm biến analog dựa trên công nghệ thiết kế cũ hơn. Mặc dù cảm biến analog là tốt, nhưng cảm biến DPharp hiện đại không thực hiện được chúng. Bộ phát Yokogawa với cảm biến kỹ thuật số DPharp sẽ cung cấp cho bạn phép đo nhất quán, đáng tin cậy, chính xác mà bạn cần.Poor Performance = Lost Money
Đặc tính tín hiệu
Đặc tính tín hiệu là một chức năng linh hoạt có sẵn trên tất cả các bộ truyền áp suất của Yokogawa. Chức năng này được sử dụng để bù tín hiệu đầu ra tương tự 4 đến 20 mA cho các ứng dụng phi tuyến tính. Các ứng dụng như vậy bao gồm đo lưu lượng hoặc đóng đai bồn chứa; nhưng, nó có thể được sử dụng trong bất kỳ ứng dụng nào khi biết mối quan hệ giữa đầu vào áp suất và tín hiệu đầu ra mong muốn. Tính năng này có thể sử dụng tối đa 10 điểm

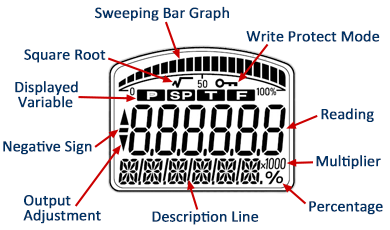

Chỉ số cục bộ
Tất cả các biến quá trình được đo bởi máy phát của Yokogawa có thể được hiển thị trên chỉ báo cục bộ dễ đọc. Chỉ báo có thể hiển thị bất kỳ biến nào được đo (DP, SP, Nhiệt độ viên nang); mã báo động với văn bản ngắn; và một biểu đồ thanh quét để đưa ra biểu diễn đồ họa của quy trình. Có thể lập trình đầy đủ, chỉ báo có thể tùy chỉnh theo nhu cầu của bạn. Điều này cho phép màn hình hoạt động độc lập với tín hiệu đầu ra, do đó, nó có thể biểu thị thông tin có thể hữu ích hơn tại vị trí máy phát.
Chuẩn đoán tiêu chuẩn
Máy phát của Yokogawa có 40 lần kiểm tra tự chẩn đoán để đảm bảo rằng mọi thứ đang hoạt động trơn tru trong máy phát. Tuy nhiên, tất cả các máy phát trên thị trường đều có mức độ kiểm tra tự chẩn đoán. Tuy nhiên, Yokogawa có hai thứ mà các đối thủ cạnh tranh không cung cấp. Đầu tiên, máy phát có Công nghệ kiểm tra ngược đã được cấp bằng sáng chế để kiểm tra ngược lại tất cả các phép tính trong thời gian thực. Thứ hai, cảm biến DPharp là cảm biến hoạt động. Điều này có nghĩa là cảm biến liên tục cung cấp tín hiệu ngay cả khi quy trình không thay đổi. Nếu tín hiệu bị mất từ cảm biến, bộ phát sẽ biết có vấn đề. Cảm biến tương tự của đối thủ cạnh tranh là thụ động. Họ không cung cấp tín hiệu liên tục, vì vậy, cảm biến vẫn hoạt động khi không có tín hiệu?
Good Diagnostics = Less Surprises
Chuẩn đoán nâng cao
Giảm 60% bảo trì đột xuất.

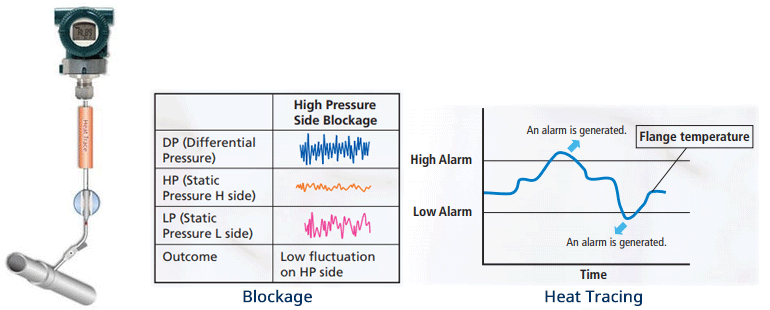

Chẩn đoán chặn dòng xung dự đoán và theo dõi luồng cho phép bạn nhìn thấy sự cố trước khi chúng xảy ra

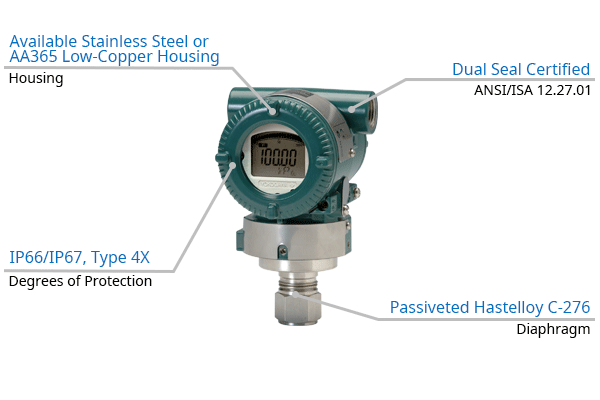

Xây dựng chắc chắn
Máy phát chênh lệch áp suất được xây dựng chắc chắn có thể giúp nhà máy của bạn giảm thiểu sự cố. Máy phát áp suất Yokogawa có các tính năng xây dựng được thiết kế để cho phép nó tồn tại lâu hơn trong nhà máy của bạn.
Lưu ý: Để phù hợp với NACE MR0175/MR0103, vui lòng tham khảo Thông số kỹ thuật chung của từng kiểu máy
Ruggedness = Reliability
Kiểm chuẩn độc lập
Hiệu suất và độ tin cậy của sê-ri máy phát áp suất Yokogawa đã được xác minh bởi các bên thứ ba độc lập từ khắp nơi trên thế giới
Chức năng an toàn
Tất cả các bộ truyền áp suất của Yokogawa đều được thiết kế và chứng nhận theo tiêu chuẩn IEC61508:2010 Phần 1 đến 7 và IEC61511:2004 Phần 1 đến 3. Chúng được chứng nhận để sử dụng một bộ truyền trong các ứng dụng an toàn SIL 2 và sử dụng bộ truyền kép trong các ứng dụng an toàn SIL 3 mà không có tùy chọn đặc biệt nào yêu cầu. Với các máy phát của Yokogawa, bạn sẽ không còn phải duy trì hai hàng tồn kho riêng biệt nữa - một cho các ứng dụng sản xuất và một cho các ứng dụng an toàn.
Functional Safety = Reliability
Công nghệ cảm biến chủ động
Cảm biến DPharp là một cảm biến hoạt động. Điều này có nghĩa là cảm biến liên tục cung cấp tín hiệu ngay cả khi quy trình không thay đổi. Nếu tín hiệu bị mất từ cảm biến, bộ phát sẽ biết có vấn đề. Cảm biến tương tự của đối thủ cạnh tranh là thụ động. Họ không cung cấp tín hiệu liên tục, vậy cảm biến vẫn hoạt động khi không có tín hiệu? Một cảm biến hoạt động vốn đã an toàn..
Inherently Safe = Reliability
Hệ thống tự kiểm tra được cấp bằng sáng chế
Bộ truyền áp suất của Yokogawa như một công cụ kiểm tra tín hiệu đảo ngược thời gian thực đã được cấp bằng sáng chế để đảm bảo tất cả các tính toán được định dạng chính xác. Hệ thống này đảm bảo rằng bộ phát đang chuyển đổi tín hiệu từ cảm biến thành tín hiệu tương tự và giao thức kỹ thuật số một cách chính xác.
Inherently Safe = Reliability
Bộ truyền áp suất DPharp của Yokogawa mang đến sự ổn định lâu dài và khả năng chẩn đoán giúp cho quy trình bảo trì của bạn trở nên dễ dàng.

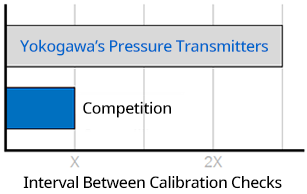

Khoảng thời gian hiệu chuẩn mở rộng
Cảm biến áp suất của Yokogawa có độ ổn định lâu dài trong mọi điều kiện hoạt động. Khi bạn có kinh nghiệm với những máy phát này, bạn sẽ có thể kéo dài thời gian giữa các lần kiểm tra hiệu chuẩn.
Quicker Maintenance = Less Downtime

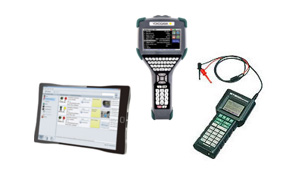

Nhiều tùy chọn liên lạc
Yokogawa cung cấp một số nền tảng để giao tiếp với máy phát của bạn.
FieldMate là một nền tảng giao tiếp dựa trên PC có thể giao tiếp với bộ phát của bạn và quản lý toàn bộ kho thiết bị của bạn.
FieldMate HHC là một nền tảng cầm tay truyền thống cho phép bạn đưa thông tin đó vào thực địa.
Quên HHC của bạn? Không có gì. Tính năng LPS trên bộ phát cho phép bạn cập nhật 9 thông số mà không cần sử dụng HHC.
Quicker Maintenance = Less Downtime

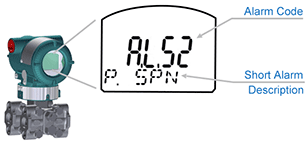

Khắc phục sự cố đơn giản
Khi máy phát của bạn 'đáng báo động', bạn không có thời gian để tìm hướng dẫn sử dụng và xem qua chúng để cố gắng tìm ra điều gì sai; bạn cần khởi động lại bộ phát và hoạt động trở lại càng nhanh càng tốt. Bộ truyền áp suất của Yokogawa có một mô tả đơn giản về mã lỗi có sẵn trên màn hình cục bộ. Mô tả đơn giản này có thể giúp bạn khắc phục sự cố và nhanh chóng quay lại sản xuất sản phẩm. Nếu bạn cần thêm trợ giúp, sách hướng dẫn sẽ có mô tả đầy đủ về tất cả các mã và đề xuất các hành động khắc phục.
Quicker Maintenance = Less Downtime
Tham khảo bảng Thông số kỹ thuật chung nằm trong tab 'Tải xuống' để biết thông số kỹ thuật chi tiết.
Các loại phép đo
|
Biến chính |
Đo áp suất |
|
Độ chính xác tham chiếu |
|
|
Bién chính |
±0.055% of Span |
| Độ ổn định (Tất cả các điều kiện hoạt động bình thường) | |
|
Biến chính |
±0.1% of URL mỗi 10 năm |
|
Thời gian đáp ứng |
|
|
Biến chính |
90 msec |
|
Phạm vi |
|
|
Biến chính |
Viên nang A, B và C: 20:1 Viên nang D: 10:1 |
|
Áp suất nổ (Tuyệt đối) |
|
|
EJA510E |
Viên nang A, B và C: 4.350 psi (30 MPa) Viên nang D: 19.100 psi (132 MPa) |
|
Đặc điểm kỹ thuật phù hợp |
|
|
EJX-A Series |
±3σ |

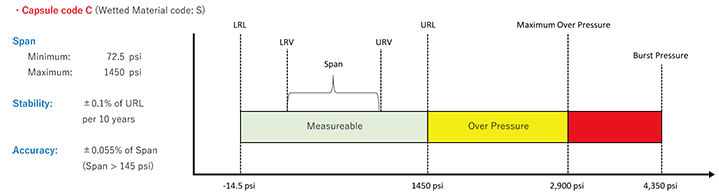

Viên nang EJA530E
Đồ họa không theo tỷ lệ
Đa tạp van
Yokogawa cung cấp nhiều loại van đa tạp và phụ kiện để kết hợp với bộ truyền dòng DPharp EJX và EJA hợp tác với AS Schneider-Đức và WIKA/Micro precision-Ấn Độ
Truyền thông
Yokogawa sản xuất một thiết bị giao tiếp cho nhu cầu của bạn. Bộ giao tiếp Yokogawa có sẵn cho Giao thức BRAIN, Giao thức HART, FOUNDATION Fieldbus, PROFIBUS PA, ISA100 hoặc Modbus. Tất cả các bộ giao tiếp ngoài đều tương thích với các sản phẩm của Yokogawa cũng như các sản phẩm khác trên thị trường.
Chỉ báo từ xa
Yokogawa cung cấp một loạt các chỉ báo từ xa FOUNDATION Fieldbus và chạy vòng lặp có thể được sử dụng để giám sát cục bộ dữ liệu từ các thiết bị hiện trường được lắp đặt ở những vị trí khó tiếp cận.

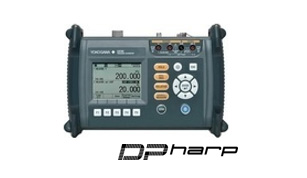

Máy hiệu chuẩn áp suất
Máy hiệu chuẩn áp suất cầm tay Yokogawa CA700 sử dụng công nghệ cảm biến DPharp giống như các bộ truyền áp suất sê-ri EJA-E và EJX-A của chúng tôi. Nó cung cấp một công cụ hiệu chuẩn và xác minh chính xác và hiệu quả cho bất kỳ máy phát áp suất nào hoặc loại thiết bị hiện trường khác.

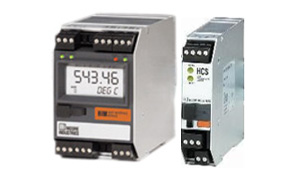

Bộ chuyển đổi truyền thông
Yokogawa cung cấp các bộ chuyển đổi giao tiếp để chuyển đổi các biến giao thức HART thứ cấp thành tín hiệu tương tự 4 đến 20 mA hoặc tất cả các biến HART thành MODBUS RTU.
