GIẢI PHÁP ĐIỀU KHIỂN CHO LỌC BỤI TĨNH ĐIỆN (ESP)

Có thể nói, vấn đề ô nhiễm không khí hiện nay là một bài toán vô cùng đau đầu đối với  tất cả quốc gia trên toàn thế giới bởi tác hại của nó, nhất là đối với những quốc gia đang phát triển. Khí được thải vào khí quyển như: SOx, NOx và thủy ngân trải qua các phản ứng hóa học để tạo thành các hợp chất có thể di chuyển quãng đường dài. Các hợp chất hạt mịn này là nguyên nhân gây tử vong và bệnh hô hấp nghiêm trọng (ví dụ: hen suyễn, viêm phế quản mãn tính). Các tác động ngắn hạn bao gồm mức độ nghiêm trọng của bệnh hen suyễn và nhiễm trùng đường hô hấp dưới (LRI) ở trẻ em và người lớn. Phơi nhiễm lâu dài dẫn đến tăng khả năng mắc bệnh mãn tính bao gồm bệnh phổi tắc nghẽn mãn tính (COPD), bệnh tim thiếu máu cục bộ (IHD), ung thư phổi (LC) và stress oxy hóa toàn thân. Hội đồng Nghiên cứu Y khoa Ấn Độ (ICMR) đã báo cáo tỷ lệ tử vong sớm liên quan đến ô nhiễm không khí xung quanh ở Ấn Độ là 0,67 triệu vào năm 2017. Một đánh giá gần đây tại TERI về tác động sức khỏe của ô nhiễm không khí cho thấy tổng số ca tử vong do ô nhiễm không khí sẽ là 0,76 triệu trong 2023.

Tiếp xúc với nồng độ bụi mịn PM2.5 có liên quan đến các bệnh tim mạch, hô hấp và ung thư (Pope, Burnett, Turner, et al. 2011). Vì những hạt bụi này cực kỳ nhỏ nên chúng có xu hướng xâm nhập vào các cơ quan nội tạng của con người, gây ảnh hưởng nghiêm trọng theo thời gian. Theo ước tính gần đây của Tổ chức Y tế Thế giới (WHO), ở các thành phố và khu vực nông thôn, việc tiếp xúc với nồng độ PM2.5 xung quanh được nhận định là nguyên nhân gây ra 4,2 triệu ca tử vong sớm trên toàn thế giới mỗi năm (WHO 2018). Việc sản xuất điện đốt than được coi là một trong những nguồn gây ô nhiễm môi trường chính ở Ấn Độ. Trong tổng số thành phần khí thải gây ô nhiễm môi trường năm 2016, theo báo cáo, khí thải trong ngành điện có chiếm thành phần: 51% SO2, 43% carbon dioxide (CO2), 20% oxit nitơ (NOx) và 7% lượng khí thải PM2.5 (Phân tích TERI). Các nhà máy điện chạy bằng than chiếm thị phần áp đảo trong lĩnh vực cung cấp điện từ những năm 1980. Tính đến ngày 31 tháng 3 năm 2019, khoảng 56% tổng công suất lắp đặt của Ấn Độ là 365 GW, dựa trên than đá và các nhà máy nhiệt điện (TPS) này chiếm 75% tổng sản lượng điện của cả nước.

Hiện trạng này xảy ra không chỉ ở nước ngoài mà còn ở ngay tại Việt Nam chúng ta, một đất nước cũng đang sở hữu rất nhiều nhà máy nhiệt điện trải dài từ Bắc chí Nam. Biết được những thách thức đó, Công ty Cổ phần Công nghệ và đầu tư Evertech Việt Nam với sứ mệnh cao cả, luôn kết hợp với các công ty hàng đầu thế giới để đưa ra các giải pháp phù hợp, tối tân và tối ưu nhất về vệc giải quyết các vấn đề về phát thải bụi đến các nhà máy trong và ngoài nước, nơi mà khách hàng đang đối mặt với các thách thức về môi trường ngày một khắt khe.

Song song với các giải pháp liên quan đến lọc bụi tĩnh điện (ESP) (bạn đọc có thể tham khảo về giải pháp tăng hiệu quả ESP tại đây☜), hôm nay chúng tôi xin đề xuất đến quý bạn đọc giải pháp độc đáo cho việc điều khiển lọc bụi tĩnh điện (ESP) trong các nhà máy nhiệt điện, xi măng. Giải pháp này được đưa ra bởi hãng FL Smidth; là một trong những giải pháp bùng cháy nhất về điều khiển thông minh ESP trong các nhà máy Nhiệt điện, nhà máy Xi Măng những năm 2020s.

Nội dung:

Về công nghệ: Công nghệ tối tân, giải pháp tiên tiến, trải nghiệm người dùng tuyệt vời hơn với PIACS® DC4.

PIACS® DC4 mang đến:

• Trải nghiệm chưa bao giờ có trước đó.
• Các chiến lược kiểm soát hiệu quả hơn để đáp ứng các quy định về môi trường.
• Cải thiện các phép đo điện áp và dòng điện của ESP.
• Phục hồi điện áp nhanh hơn sau khi Sparks (tia lửa điện), cải thiện phát thải.
• Trình quản lý ESP tích hợp cho dịch vụ từ xa.
• Linh kiện thông dụng cho hệ thống điện cao thế 1 pha và 3 pha.
• Xây dựng bộ điều khiển mạnh mẽ, tăng độ tin cậy của các thành phần.

Bộ điều khiển PIACS® nổi tiếng là bộ điều khiển vô cùng mạnh mẽ cho lọc bụi tĩnh điện (ESP) trong các ngành công nghiệp nặng như nhiệt điện, nhà máy xi măng, nhà máy thép mà mục tiêu chính là giảm lượng khí thải. Bộ điều khiển dựa trên bộ vi xử lý được lập trình để tối ưu hóa năng lượng mất đi do hiện tượng hồ quang ngược trong bộ lọc bụi, nó đáp ứng hiệu quả với các biến thể của quá trình vận hành như lượng than thay đổi, chất lượng than thay đổi, tải thay đổi, … và đảm bảo lượng bụi phát thải đầu ra vẫn ở mức thấp.

Với hơn 4.000 hệ thống ESP lắp đặt trên toàn thế giới, FL Smidth cung cấp các hệ thống kiểm soát ô nhiễm không khí hiệu quả, chất lượng cao để giúp các nhà máy đáp ứng các quy định nghiêm ngặt về môi trường theo cách tiết kiệm chi phí nhất.

Bằng cách phát triển công nghệ PIACS và cải thiện trải nghiệm người dùng, FLSmidth đã phát triển một bộ điều khiển ESP nâng cao cho tương lai: PIACS DC4.

Trải nghiệm trực quan hơn từ bây giờ

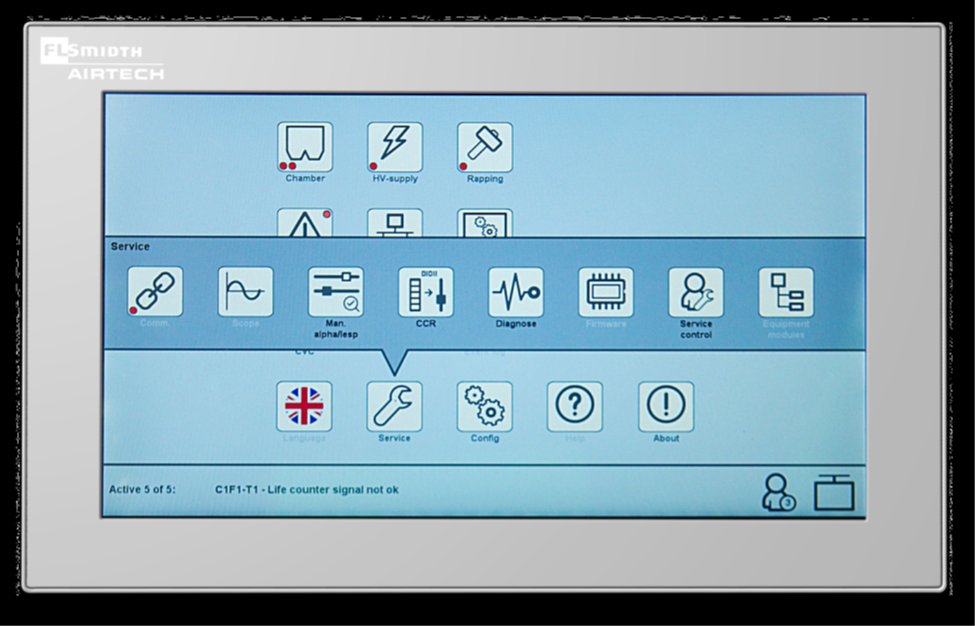

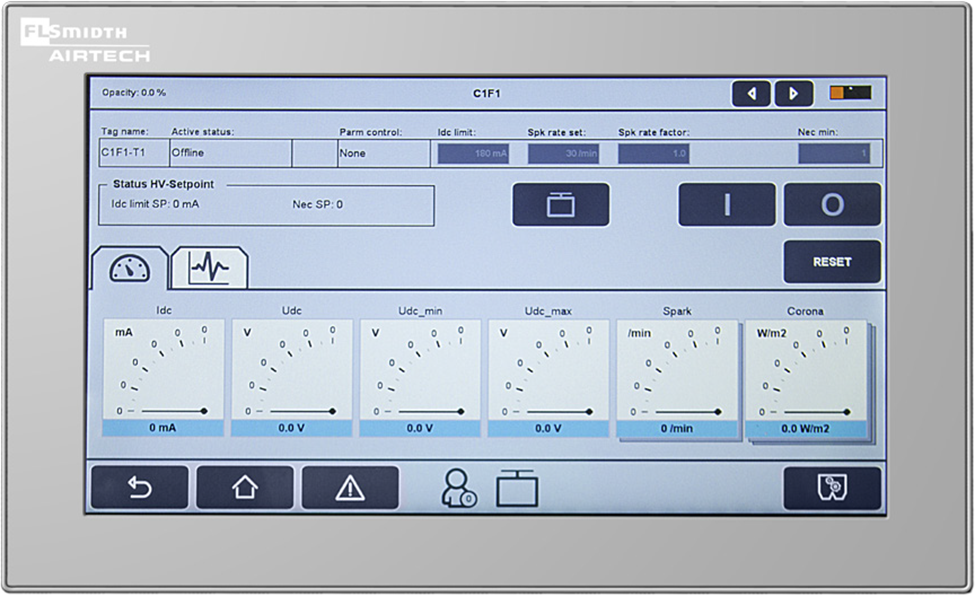

Từ menu chính của người vận hành, bạn có thể dễ dàng xem trạng thái của bộ lọc bụi tĩnh điện và điều chỉnh tất cả các hệ thống điện cao áp (HV), búa giũ bụi, hệ thống gia nhiệt phễu thu và lọc không khí, chỉ bằng cách nhấn vào các biểu tượng có liên quan. Điều này cung cấp cho bạn thông tin chi tiết và cái nhìn tổng quan để quản lý hệ thống. Các màn hình bạn có thể truy cập bao gồm:

- Xử lý sự cố - Bảng điều khiển ESP

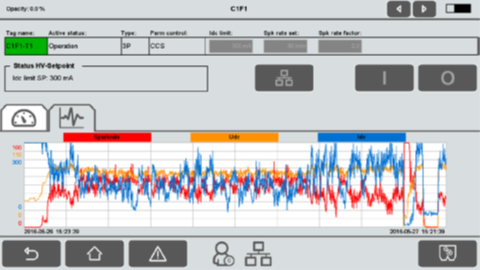

- Màn hình xu hướng

- Tổng quan báo động

- Đường cong điện áp hiện tại

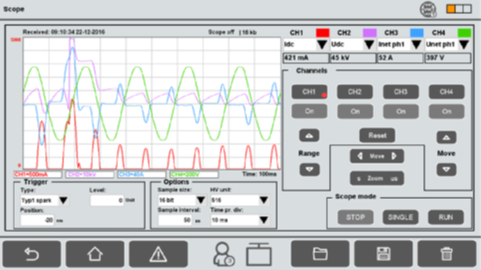

- Màn hình máy hiện sóng

- Trạng thái giao tiếp của các module

Đo đạc nội bộ độc đáo

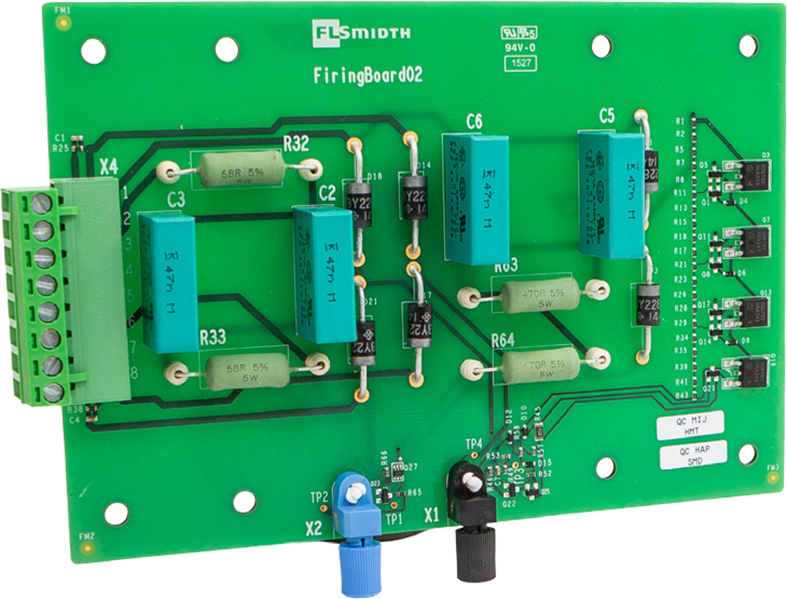

Các phép đo dòng điện và điện áp ESP được cải thiện thông qua một board đo nội bộ trong bảng mạch của bộ chỉnh lưu điện áp cao. Điều này cải thiện khả năng phát hiện tia lửa điện và cung cấp khả năng phản ứng với tia lửa điện đó, nâng cao hiệu quả của ESP.

Lợi ích là việc sử dụng năng lượng thì nhanh hơn, hiệu quả hơn và cuối cùng là phát thải bụi thậm chí thấp hơn.

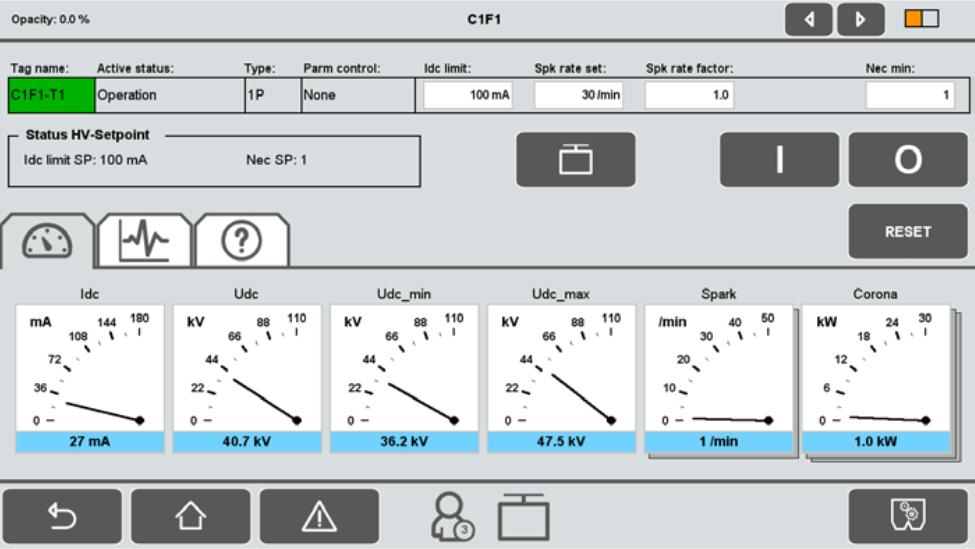

Màn hình PIACS DC4 cung cấp cho bạn một cái nhìn tổng quan, trực quan, đơn giản về hiệu suất của hệ thống. Thật dễ dàng để điều chỉnh các trường và trích xuất thông tin báo động và nhật ký sự kiện.

Có gì mới với công nghệ của chúng tôi?

Trải nghiệm người dùng chưa bao giờ có trước đó

• Sự rõ ràng

Việc tập trung nhiều hơn vào chức năng đã thúc đẩy việc thiết kế HMI PIACS DC4 mới. Trong toàn bộ hệ thống, các văn bản và số liệu đều rõ ràng và phù hợp ở mọi kích cỡ, đồng thời các biểu tượng cũng chính xác và rõ ràng.

• Sự đơn giản

Giao diện chuyên nghiệp, các lớp hình ảnh riêng biệt và chuyển động liền mạch giúp người dùng hiểu và tương tác với hệ thống một cách trực quan. Nội dung được sắp xếp hoàn hảo trên toàn bộ màn hình.

• Trực quan

Khả năng nâng cao trải nghiệm người dùng và cho phép truy cập vào chức năng cũng như nội dung bổ sung mà không làm mất ngữ cảnh. Chuyển tiếp mang lại cảm giác về chiều sâu khi bạn chuyển nội dung

Chiến lược điều khiển tốt nhất cho ESP

• Cải thiện hiệu suất:

- Phục hồi điện áp nhanh sau tia lửa điện

- Kiểm soát tốc độ phóng tia lửa thích ứng và độ lùi tương đối khi phóng tia lửa

- Phục hồi điện áp bằng các thiết lập mới sau tia lửa điện bằng phương pháp “Phục hồi điện áp dư”.

• Tiết kiệm năng lượng:

- Tích hợp EMCS (hệ thống kiểm soát quản lý năng lượng) để tiết kiệm năng lượng.

• Tránh biến động quy trình và hồ quang ngược:

- Màn hình ổn định hoàn toàn mới cho ESP và tối ưu hóa quy trình

- Tự động tối ưu hóa, bao gồm phương pháp cấp mới điện áp để phát hiện hồ quang ngược

- Cấp điện gián đoạn, chế độ điện trở suất thay thế

- Chiến lược kiểm soát giũ bụi, tắt nguồn hệ thống giũ bụi, chặn, trì hoãn và sắp xếp giữa các đơn vị.

Cơ sở dịch vụ duy nhất

• Bảo trì hệ thống HV

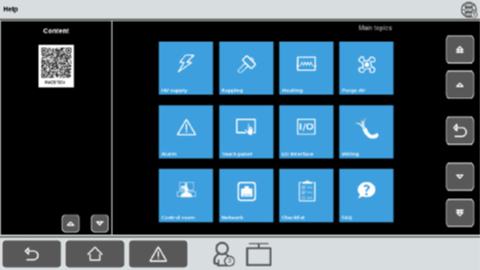

- Trợ giúp tích hợp, với các mẹo khắc phục sự cố

- Máy hiện sóng với 4 kênh cho các nhiệm vụ dịch vụ

- Cập nhật firmware qua cổng USB

- Trạng thái liên kết truyền thông, các mô-đun bên trong và giao diện hệ thống điều khiển trung tâm (CCS)

- Công cụ tự chẩn đoán cho bảng điều khiển và bộ điều khiển I/O

- Điều khiển thủ công góc bắn/dòng điện ESP để thử nghiệm

- Sao lưu/phục hồi cấu hình hệ thống.

• Phát hiện lỗi bên trong ESP

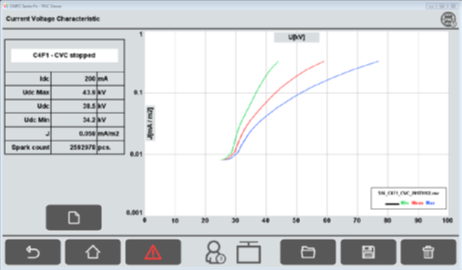

- Đường cong dòng điện - điện áp (CVC), tự động hoặc thủ công

- Nhật ký xu hướng 4 kênh của tất cả các giá trị vận hành thiết yếu

- Nhật ký báo động và nhật ký lịch sử

- Nhật ký sự kiện, tham số và cấu hình

- Xuất dữ liệu CVC, xu hướng, nhật ký sự kiện và phạm vi sang bộ nhớ FTP hoặc USB

- Sao lưu/khôi phục các thông số định mức và vận hành

- Trình quản lý ESP tích hợp để hỗ trợ từ xa.

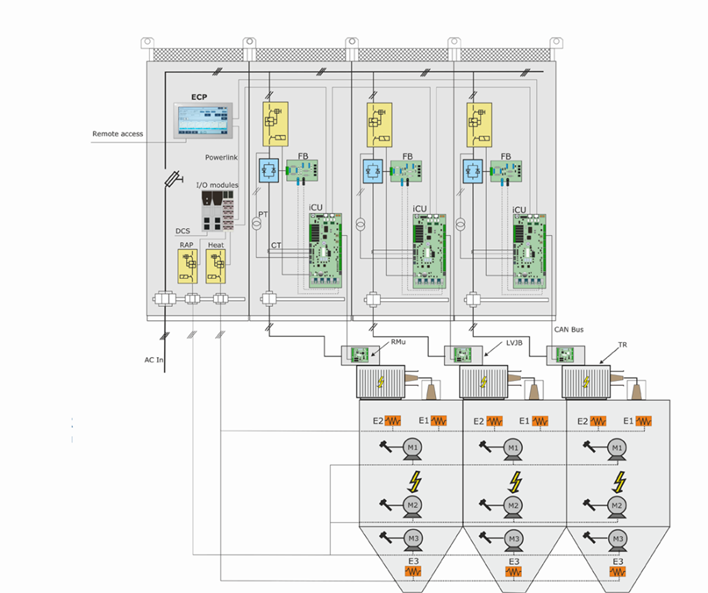

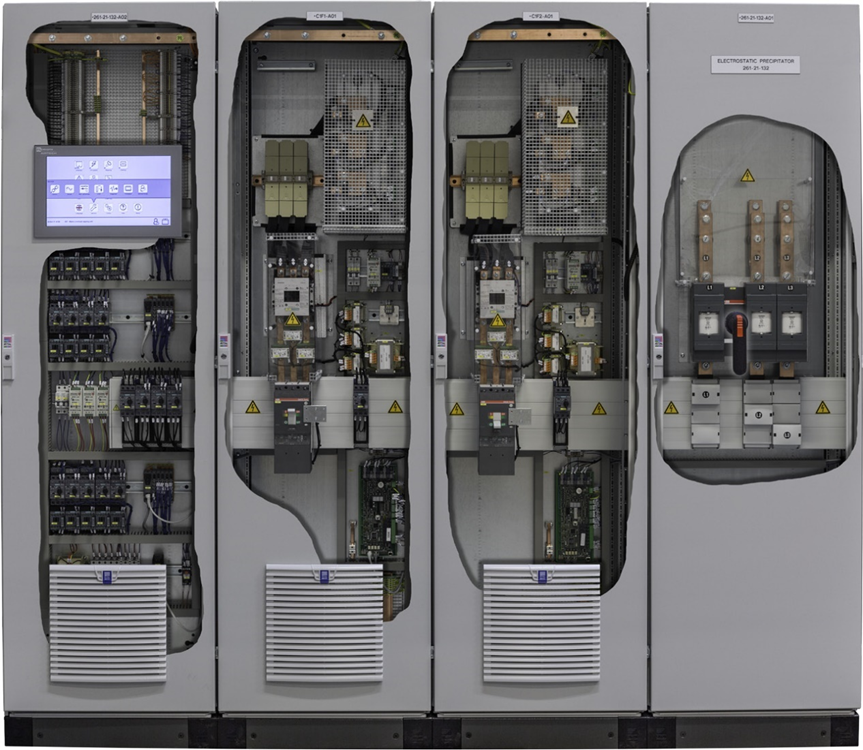

ESP HV supplies

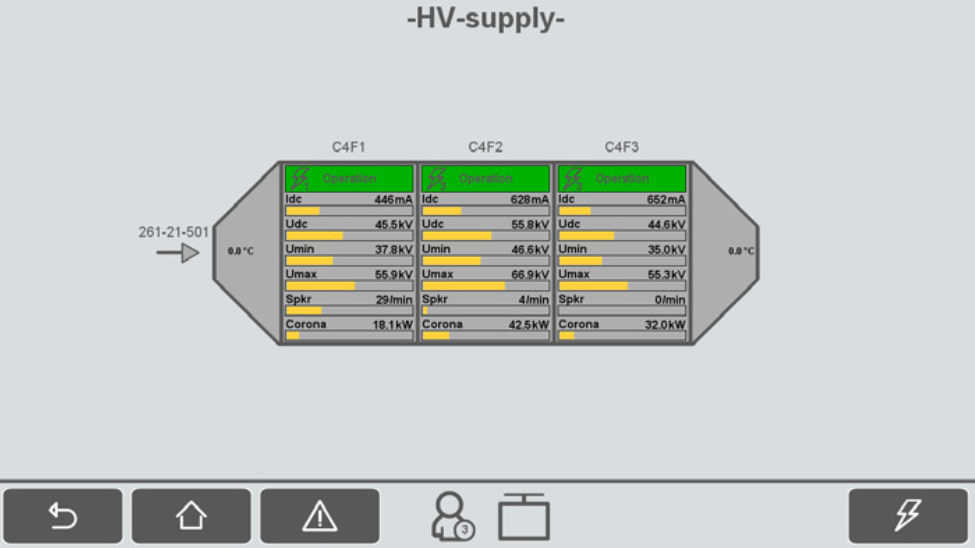

HV field detail

Hệ thống tùy chỉnh

• Hệ thống Mô-đun:
• Một giao diện chung để điều khiển toàn bộ hệ thống ESP
• Tùy chọn, có thể cung cấp Bảng điều khiển cục bộ cho từng trường
• Hệ thống mô-đun, linh hoạt với tối đa:

• 1 buồng- 1 đến 5 trường
• 1 đến 2 phần BUS trên mỗi trường
• 10 máy biến áp chỉnh lưu DC – 90 tín hiệu điều khiển hệ thống búa giũ bụi
• 90 bộ gia nhiệt phễu thu bụi
• 2 bộ lọc không khí với gia nhiệt tùy chọn
• Giám sát nhiệt độ phụ cho nhóm nhiệt, cảm biến PT100 hoặc bộ điều nhiệt

• Linh kiện thay thế tiết kiệm chi phí, linh kiện thông dụng cho hệ thống 1 pha và 3 pha.
• Tăng khả năng phân tách điện giữa bảng điều khiển SCR và bảng điều khiển thường, sử dụng phân tách sợi quang.
