Nhiệt độ là một trong 4 phép đo quan trọng trong quá trình điều khiển quá trình và là yêu tố không thể thiếu trong các nhà máy nhiệt điện. Đo nhiệt độ tại các vị trí ống lò nhằm giám sát và điều khiển phân bố nhiệt độ tại từng vị trí trong lò, hơn nữa còn đánh giá hiệu suất về nhiệt của lò.
Tổng quan về dự án:
- Dự án: Lắp đặt hệ thống thổi bụi bằng còi âm thanh Sonic Horn cho 01 tầng của 01 nhánh SCR tại nhà máy Nhiệt điện
- Chủ đầu tư: Công ty Điện lực dầu khí Hà Tĩnh
- Vị trí nhà máy: Kỳ Lợi, Thị xã Kỳ Anh, Hà Tĩnh
- Lò hơi nhà máy nhiệt điện Vũng Áng 1 với công suất 2x600MW, do công ty Babcock & Wilcox Bắc Kinh sản xuất.
- Loại lò 1 bao hơi, tuần hoàn tự nhiên, thông gió cân bằng, quá nhiệt trung gian 1 cấp và áp lực cận tới hạn.
- Lò hơi đốt than bột với hệ thống phun than trực tiếp. Ngọn lửa buồng đốt hình “W”.
.png)

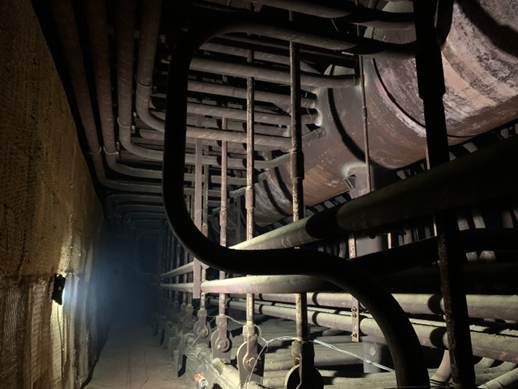

Không gian trong lò hơi tại vị trí cot 60000
- Vị trí lắp đặt cảm biến Nhiệt độ: Khu vực ống Primary SH Outlet trong lò tại Cot 62000 tại tổ 1
- Số lượng cảm biến nhiệt độ: 60
- Loại cảm biến nhiệt độ: Thermal Couple
Phuong pháp giám sát nhiệt độ ống lò
Các ống bên trong lò hơi là thành phần quan trọng trong ứng dụng trao đổi nhiệt. Các ống này tiếp xúc với Gradient có nhiệt độ cao và do đó, vật liệu ống trong lò có thể bị biến dạng rão, thậm chí nứt vỡ. Trong nhiều trường hợp, hầu hết sự cố trong lò hơi là do sự mục gãy của các ống tại hệ thống quá nhiệt (Super heater) và bộ tái sấy (Reheater) cuối đuôi lò. Các phương pháp hiện tại đang được áp dụng để đánh giá và đo đạc nhiệt độ bề mặt của các ống này là sử dụng các cảm biến nhiệt độ có độ chính xác cao với mô hình được trình bày bên dưới.
.png)

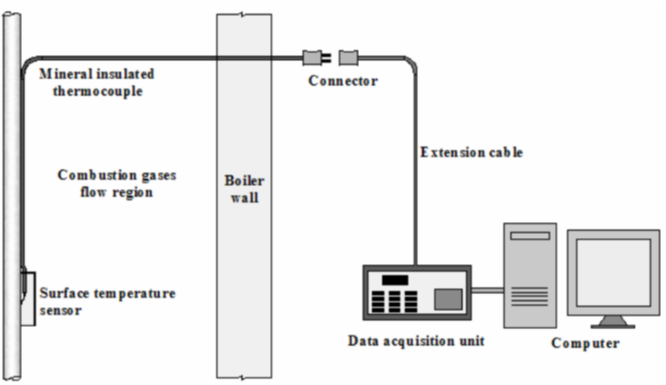

Phương pháp giám sát nhiệt độ ống lò
Mấu chốt của phương pháp này là sử dụng cảm biến chịu được nhiệt độ cao và đảm bảo được độ chính xác. Ảnh hưởng tới độ chính xác: nhiệt độ cao, bụi, bức xạ nhiệt lớn và việc gắn cảm biến lên bề mặt ống không phải chuyện đơn giản. Cảm biến phải được hàn sao cho nó có thể đo đạc được nhiệt độ chính xác nhất với nhiệt độ thực tế và phải đảm bảo ít gây ra xáo trộn nhiệt độ bề mặt nhất vì sự có mặt của nhiều cảm biến gây ra nhiễu loạn phân bố nhiệt độ.
Trong số các bộ chuyển đổi nhiệt độ, cặp nhiệt điện (Thermocouple) được ứng dụng rộng rãi do có nhiều ưu điểm. Về mặt vật lý, nó rất đơn giản, nó được chế tạo bằng 2 sợi dây được hàn với nhau tại điểm đo. Nó linh hoạt, chắc chắn, dễ lắp đặt, và có thể đo được tại nhiều khoảng nhiệt độ hơn nữa, tín hiệu lại chính xác. Để tránh hư hỏng dây, thường sử dụng các cặp nhiệt điện sử dụng loại dây cách ly vô cơ (Mineral Isolated Thermocouple) là loại dây được bao quanh bởi vật liệu cách điện (thường là Oxit Magie) sau đó lại được phủ 1 lớp vỏ kim loại. Ở nhiệt độ cực cao, các phản ứng phức tạp có thể xảy ra giữa vỏ bọc và lõi dây của cặp nhiệt điện khiến nó phải hiệu chuẩn lại. Hiện tượng này xảy ra khi lớp Oxit khoáng chất cho phép khuếch tán hơi nước vào các vật liệu bằng kim loại của dây và cảm biến. Do đó cần thực hiện kết hợp chính xác giữa các loại nguyên tố nhiệt và vỏ bọc để tránh hiện tượng trôi kết quả.
.png)

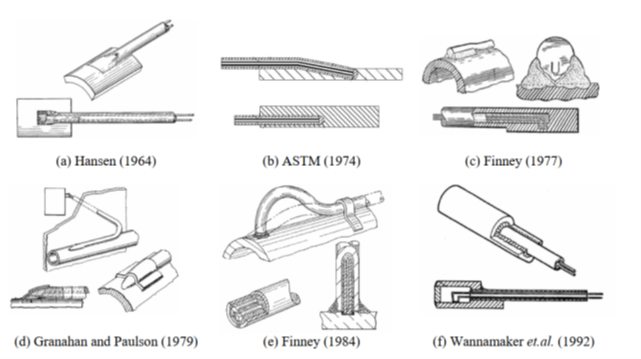

Một vài phương án gắn mối nối cho các cảm biến nhiệt độ
Yêu cầu:
Lắp đặt 60 cảm biến đo nhiệt độ ống lò tại 60 vị trí trên ống sinh hơi và ống quá nhiệt của bộ quá nhiệt cấp 2.
Lắp đặt bổ sung các cảm biến giám sát nhiệt độ kim loại nhằm mục đích giám sát và đánh giá chính xác hơn về hiện trạng nhiệt độ kim loại ống lò, nâng cao hiệu suất nhà máy.
Các công việc đã thực hiện:
Kết quả đạt được:
