Nâng cấp 06 bộ điều khiển máy cấp than tại tổ máy 1 nhà máy Nhiệt điện Vũng Áng

28/12/2023 - 1742 lượt xem

Máy cấp than là thiết bị phụ trợ quan trọng trong chu trình cấp than, nguyên liệu cho sự cháy tại các nhà máy Nhiệt điện than. Sự cân đo chính xác tại máy cấp than là một yếu tố quan trọng giúp cân bằng tỉ lệ nguyên liệu than, khí cũng đồng thời điều chỉnh và đánh giá hiệu suất đốt than của lò.

Tổng quan về dự án:

Dự án: CUNG CẤP VẬT TƯ THAY THẾ VÀ LẮP ĐẶT CHO CÁC BỘ ĐIỀU KHIỂN MÁY CẤP THAN NGUYÊN CỦA 03 MÁY NGHIỀN THAN TỔ MÁY SỐ 01 -NMNĐ VŨNG ÁNG 1 NĂM 2023

‐ Địa điểm: Xã Kỳ Lợi, huyện Kỳ Anh, tỉnh Hà Tĩnh

‐ Đơn vị quản lý, vận hành nhà máy: Công ty Điện lực Dầu khí Hà Tĩnh, đơn vị thành viên của PV Power

- Tên thiết bị: Máy cấp than nguyên Stock

- Hãng sản xuất: Shenyang Stock Electric Power Equipment Co.Ltd. (nay trực thuộc tập đoàn Shenck Process)

- Xuất xứ: Trung Quốc

- Model: EG2490

- Năm sản xuất: 2011

- Công suất: 5 - 45 t/h

- Số lượng máy cấp than: 12 máy/Unit. Tổng 24 máy.

- Bộ điều khiển đang sử dụng:

+ 196-NT (đã ngừng sản xuất): 12 bộ tổ máy 2

+ DT-9: 12 bộ tổ máy 1

Tổng quan hiện trạng bộ điều khiển

Trong quá trình vận hành, một số máy cấp thường xuyên bị lỗi (ví dụ: máy cấp trip do board không nhận được tốc độ, máy cấp bị lệch lưu lượng lớn giữa demand và feedback, một số máy cấp khác bị dao động tốc độ khi đặt lưu lượng thấp…

- Sau khi đội vận hành, sửa chữa nhà máy kiểm tra, xử lý phát hiện board nguồn power board hoặc bo điều khiển CPU board và card A1,A2,A3 của các máy cấp trên thường xuyên bị lỗi, một số board không sửa chữa được.

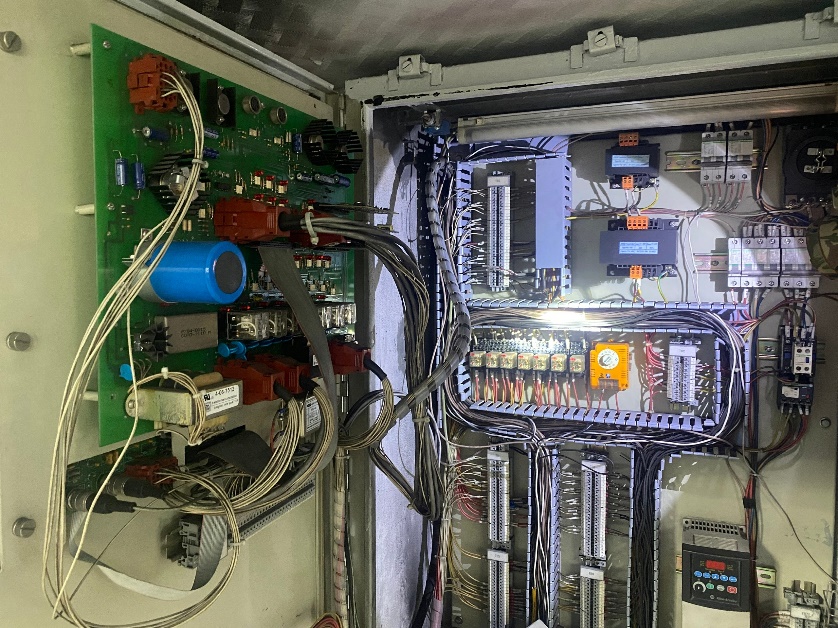

Bộ điều khiển máy cấp than 196NT

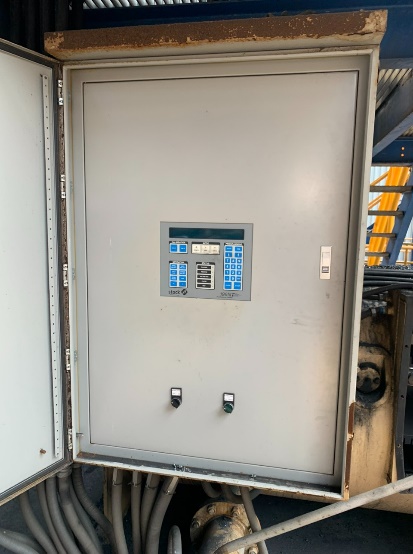

Màn hình của bộ điều khiển 196NT

- Nguyên nhân hư hỏng: Do máy cấp than Vũng Áng 1 sử dụng bộ điều khiển 196-Nt với công nghệ đã cũ, nhiều board mạnh lắp lại với nhau, nên rất dễ bị bám bụi bẩn, ngoài ra thiết bị hoạt động trong khu vực không thoáng khí, bụi bẩn, nhiệt độ cao, môi trường gần biển nên khả năng ăn mòn cơ và hóa cao khiến các jack kết nối lâu ngày tiếp xúc kém gây lỗi, trip máy cấp. Nặng hơn thì gây hỏng các board mạch.

Bộ điều khiển máy cấp than DT9

            Bộ điều khiển DISOCONT® Tersus (DT-9) có chức năng kết nối như giao diện giữa người vận hành và máy móc để lập trình, thu thập dữ liệu và xử lý sự cố của máy cấp trọng lượng và thể tích. Bộ điều khiển DISOCONT® Tersus (DT-9) được phát triển do sự tiến bộ không ngừng của công nghệ, nhu cầu thay thế Bộ điều khiển vi xử lý 196NT đã lỗi thời và mong muốn hợp lý hóa việc cung cấp bộ điều khiển trong toàn tổ chức. Bộ điều khiển mới duy trì tất cả các chức năng của 196NT, nhưng bao gồm công nghệ tiên tiến để giải quyết nhu cầu thay đổi của thị trường. Khi rõ ràng rằng các bộ phận đã trở nên lỗi thời đối với bộ 196NT, Stock bắt buộc phải áp dụng dòng bộ điều khiển trung chuyển của Tập đoàn Schenck Process Group và phát triển một bộ điều khiển để đáp ứng nhu cầu của ngành công nghiệp điện cập nhật công nghệ để giải quyết nhu cầu thay đổi của thị trường.

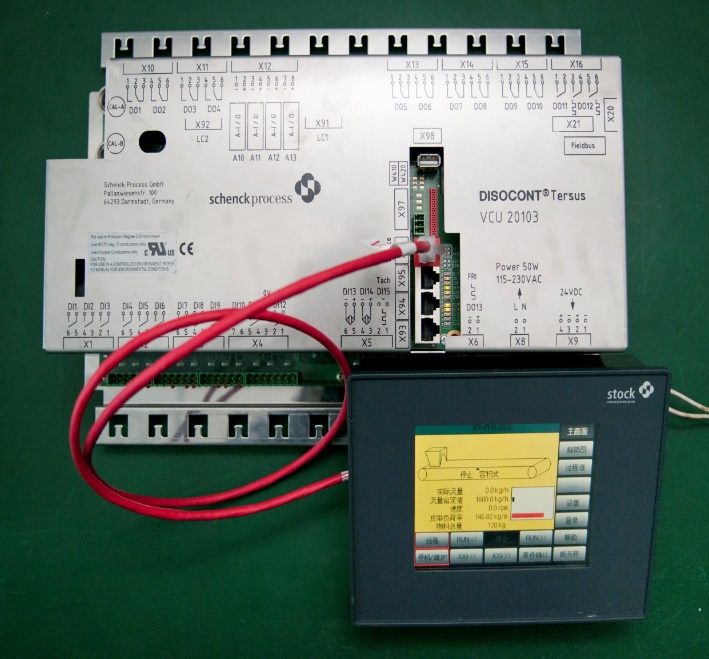

Bộ điều khiển mà màn hình điều khiển loại DT9

Bộ điều khiển máy cấp DISOCONT® Tersus (DT-9) được bán trên thị trường như là tiêu chuẩn mới trong việc kiểm soát cân nặng. Nó có sẵn ở ba dạng khác nhau:

  • Option1 – Bộ điều khiển mới: được thiết kế cho máy cấp liệu mới và thiết bị hiện có không sử dụng. Bao gồm các kết nối đi dây dễ dàng và hiển thị đồ họa.
  • Option2 – Nâng cấp HMI: trang bị thêm bộ điều khiển và màn hình đồ họa được cung cấp khả năng tương thích với các kết nối vào board 196NT cũ.
  • Option3 – Nâng cấp bộ cũ: sử dụng hiển thị 196NT có sẵn và cung cấp khả năng tương thích với các kết nối đến 196NTs và 8085s.

Mục đích dự án:

- Để thiết bị vận hành đảm bảo an toàn, dễ bảo dưỡng và dễ sửa chữa khi hư hỏng thì ta nên sử dụng board Stock DT-9 (theo kiến nghị của nhà sẩn xuất) để thay thế cho các board của máy cấp VA1(Stock 196NT).

- Thay thế màn hình

- Board Stock DT-9 có thể dễ dàng lắp đặt và thay thế phù hợp cho bộ điều khiển vi xử lý Stock trước đó (Stock 196NT) mà không cần phải lắp lại tủ điều khiển.

- Board Stock DT-9 có thiết kế nhỏ gọn, đơn giản, tối ưu tích hợp các bộ phận, màn hình cảm ứng,… nên thuận tiện trong quá trình vận hành cũng như kiểm tra xử lý các lỗi của máy cấp.

- Dễ dàng đặt vật tư thay thế nếu có hư hỏng.

- Chủ động trong quá trình sửa chữa, tăng độ tin cậy khi làm việc.

Yêu cầu:

- Lắp đặt, nâng cấp 06 bộ điều khiển máy cấp than cho 03 cụm máy nghiền B, D, F

- Tổng tiến độ: 30 ngày kể từ ngày bàn giao mặt bằng

Phạm vi công việc:

- Kiểm tra tổng quan máy cấp than

- Tháo Manhole

- Chạy thử máy cấp than với bộ điều khiển cũ 196NT

- Tháo, nâng cấp bộ điều khiển máy cấp than từ bản 196NT lên bản DT9

Gá lắp bộ điều khiển DT9 vào tủ điều khiển

- Hiệu chuẩn, chạy thử vận hành máy cấp than với bộ điều khiển DT9

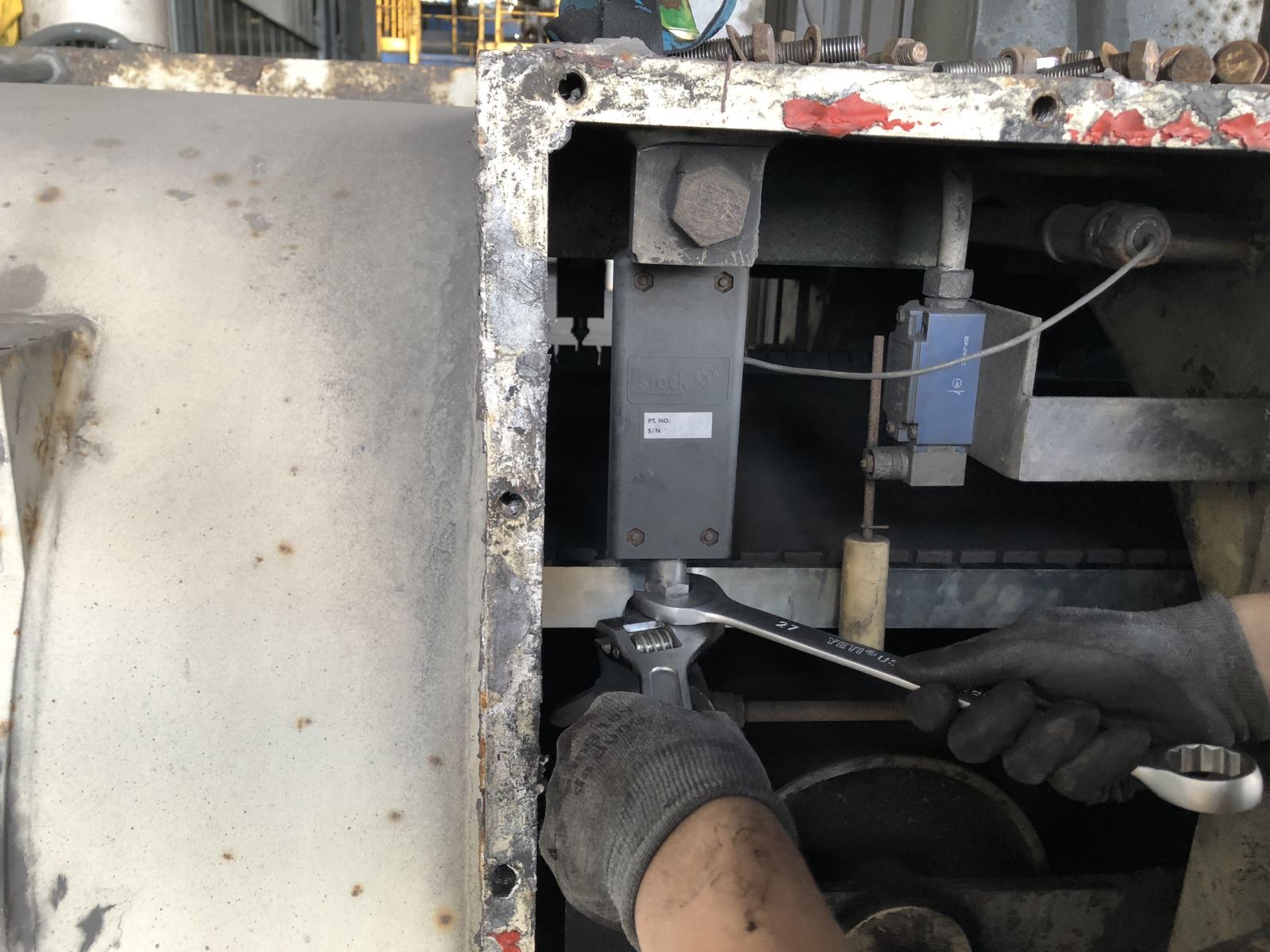

Hiệu chuẩn Loadcell cho máy cấp than

- Bảo trì tủ điều khiển máy cấp than

Kết quả đạt được:

- Nâng cấp thành công 06 bộ điều khiển máy cấp than DT9

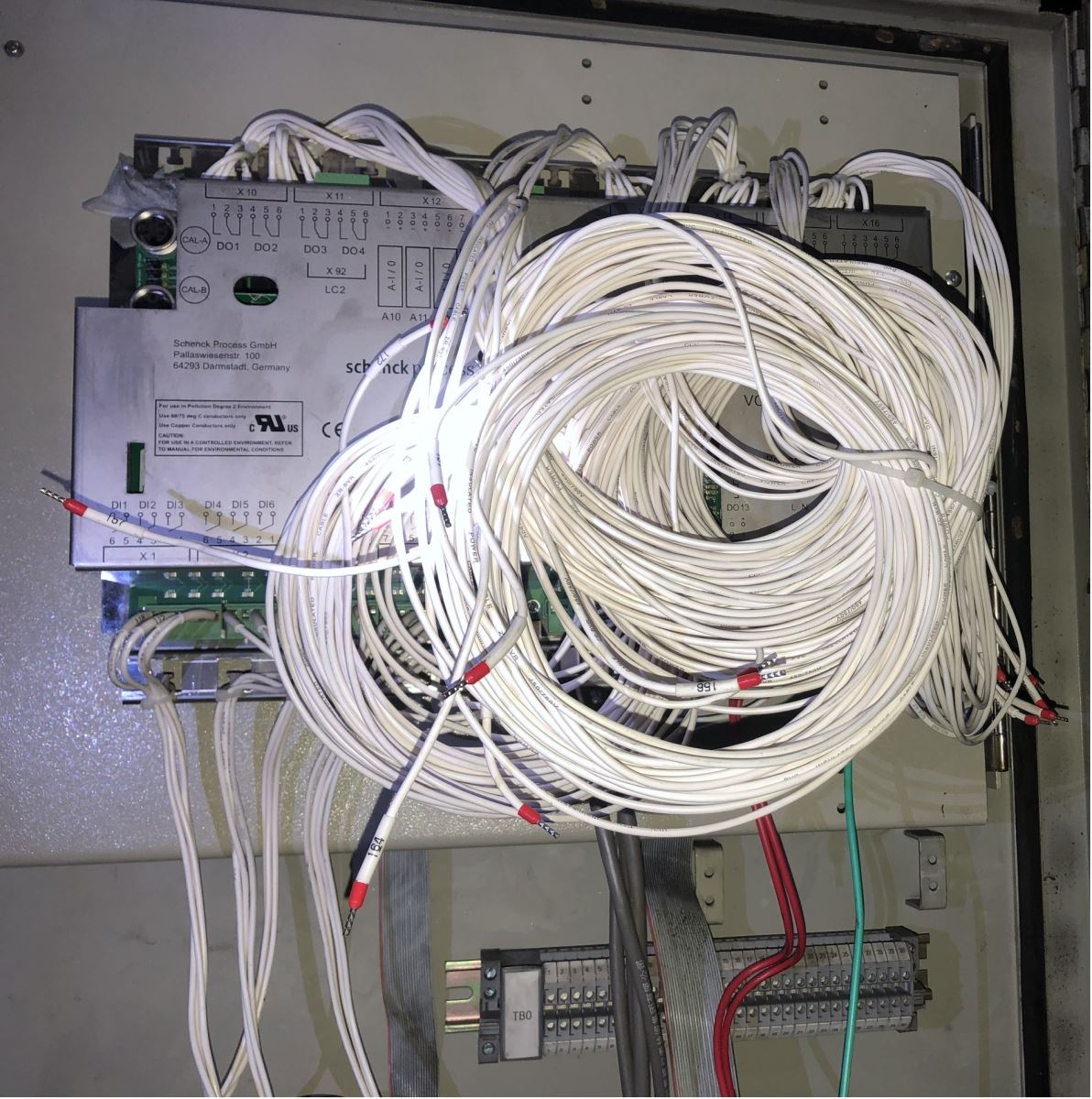

Tủ điều khiển sau lắp đặt

- Xử lý dứt điểm các hạn chế, sự cố hiện hữu tại nhà máy

- Hoàn thành lắp đặt trong 06 ngày dừng máy luân phiên

- Máy cấp than các máy nghiền B, D, F hoạt động ổn định, chính xác
