Lắp đặt hệ thống Camera giám sát buồng đốt tại tổ máy 1 nhà máy Nhiệt điện Vũng Áng

Tổng quan về nhà máy

- Tên nhà máy: Nhà máy điện Vũng Áng 1

‐ Địa điểm: Xã Kỳ Lợi, Thị xã Kỳ Anh, Tỉnh Hà Tĩnh

‐ Đơn vị quản lý, vận hành nhà máy: Công ty Điện lực Dầu khí Hà Tĩnh, đơn vị thành viên của PV Power

‐ Công suất: 1.200 MW (2x 600 MW).

‐ Sản lượng điện bình quân: 7,2 tỷ kWh/năm

‐ Phát điện thương mại:

+ Tổ máy 1: Tháng 12/2014

+ Tổ máy 2: Tháng 5/2015

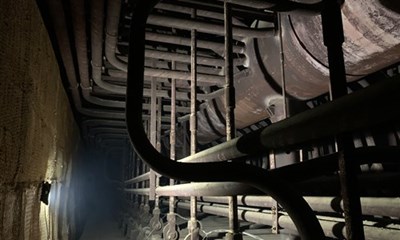

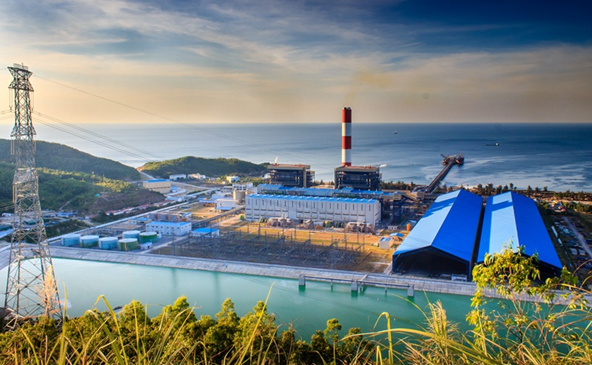

Hình ảnh nhà máy nhiệt điện Vũng Áng 1

Tổng quan về hiện trạng thiết bị tại nhà máy

Tổng quan về hệ thống

Thông tin chung:

Tên thiết bị: Wall - Eye Pneumatic Retract

Hãng sản xuất: ALLYPARK-DIAMOND POWER

Năm lắp đặt: 2012

Model: WFC-36P/E

Camera soi đang sử dụng tại nhà máy là camera của hãng BABCOCK & WILCOX kết hợp với  ALLYPARK-DIAMOND POWER, được thiết kế lắp đặt tại lò đốt của nhà máy nhiệt điện Vũng Áng từ năm 2012. Với kích thước lò rộng 32.1m, sâu 9.9m/17.1m (up/down), 4 camera đặt ở độ cao 33.4m.

Camera được sử dụng để theo dõi, quan sát hình ảnh ngọn lửa trong lò với nguồn điện trực tiếp 220VAC. Hệ thống gồm 04 camera đi kèm với các hệ thống như:

5. 36” Wall-Eye Camera
5. Cơ cấu khí nén tự động di chuyển vào ra Camera.
5. Hệ thống lọc khí
5. Tủ phân phối khí nén làm mát
5. Tủ điện điều khiển kết hợp.

 Hệ thống bảo vệ cụm camera Wall-Eye làm mát bằng không khí được gắn trên tường lò bằng cách tự động rút nó ra khỏi lò trong trường hợp hệ thống không khí bị hỏng hoặc hệ thống điện bị hỏng. Cơ chế tự động rút được kích hoạt tự động bằng công tắc  phát hiện áp suất thấp từ nguồn cung cấp khí nén; bằng tiếp điểm báo nhiệt trong camera hoặc do mất nguồn AC. Người vận hành cũng có thể điều khiển bộ phận retract bằng cách sử dụng bộ điều khiển.

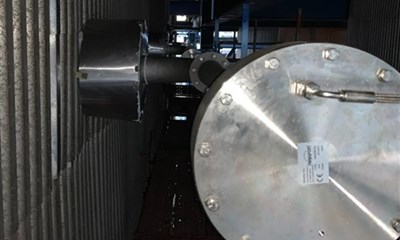

Camera soi lò cũ

Yêu cầu của nhà máy về thiết bị, hệ thống

- Thay thế lắp đặt hệ thống Camera nhiệt tạ vị trí camera soi lò cũ.

- Cấu hình hệ thống, cung cấp phần mềm điều khiển, theo dõi, giám sát buồng đốt qua camera đã lắp đặt.

Phương án giải quyết vấn đề

Với nhu cầu tối ưu hóa quá trình cháy lò hơi trong các nhà máy nhiệt điện hiện nay thì giải pháp camera nhiệt là giải pháp thích hợp và cần thiết vừa đi đầu trong xu hướng công nghệ, vừa là nhân tố quan trọng trong các giải pháp tối ưu hóa toàn cầu.

Ứng dụng của Camera trong công nghiệp

Công ty công nghệ và đầu tư Evertech Việt Nam xin đề xuất giải pháp giám sát quá trình cháy bằng camera nhiệt ProTiR của hãng Vision TiR.

Vị trí lắp đặt:

Lắp đặt bộ camera và 2 tủ Instrument Box và Electrical Box tại hai vị trí chéo góc đối diện của furnace. Một camera sẽ ở hướng Rear wall left side và một ở hướng Front wall right side.

Thông tin về Camera nhiệt

Vị trí lắp đặt:

• Front wall right side
• Rear wall left side

Thông tin thiết bị:

• Tên thiết bị: Camera ProTIR
• Số lượng: 02 bộ
• Hãng sản xuất: VisionTIR
• Xuất xứ: Tây Ban Nha

Nguyên lý hoạt động

• Với công nghệ ánh sáng hồng ngoại Infrered (IR). Giống như ánh sáng nhìn thấy, bức xạ hồng ngoại (IR), đôi khi được gọi là ánh sáng hồng ngoại, là một loại bức xạ điện từ. Tất cả các đối tượng phát ra năng lượng nhiệt. Vật càng nóng thì càng tỏa nhiều nhiệt.
• Camera ProTiR với cơ chế cắm/rút linh hoạt vận hành bằng khí nén và được làm mát  bằng nước

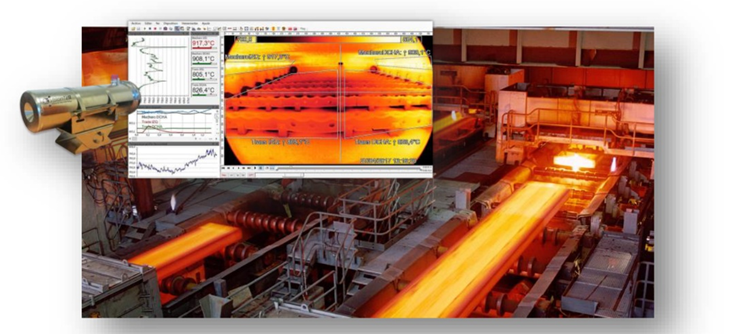

Hình ảnh Camera Vision TiR

Các lợi ích của Camera ProTiR

•    Hình ảnh chất lượng cao (hình ảnh IR) & góc nhìn rộng
•    Hình ảnh nhiệt thực
•    Giám sát hình dạng ngọn lửa
•    Cài đặt và sử dụng dễ dàng
•    Đi dây sẵn và kiểm tra trước để dễ dàng cài đặt và sử dụng.
•    Hỗ trợ đào tạo và vận hành bởi đội ngũ có trình độ cao và giàu kinh nghiệm
•    Chịu nhiệt độ cao
•    Độ tin cậy lâu dài
•    Tối thiểu thời gian bảo trì


Các công việc đã thực hiện:

• Lắp đặt hệ thống Camera
• Tháo dỡ các thiết bị trong hệ thống cũ và bàn giao lại nhà máy

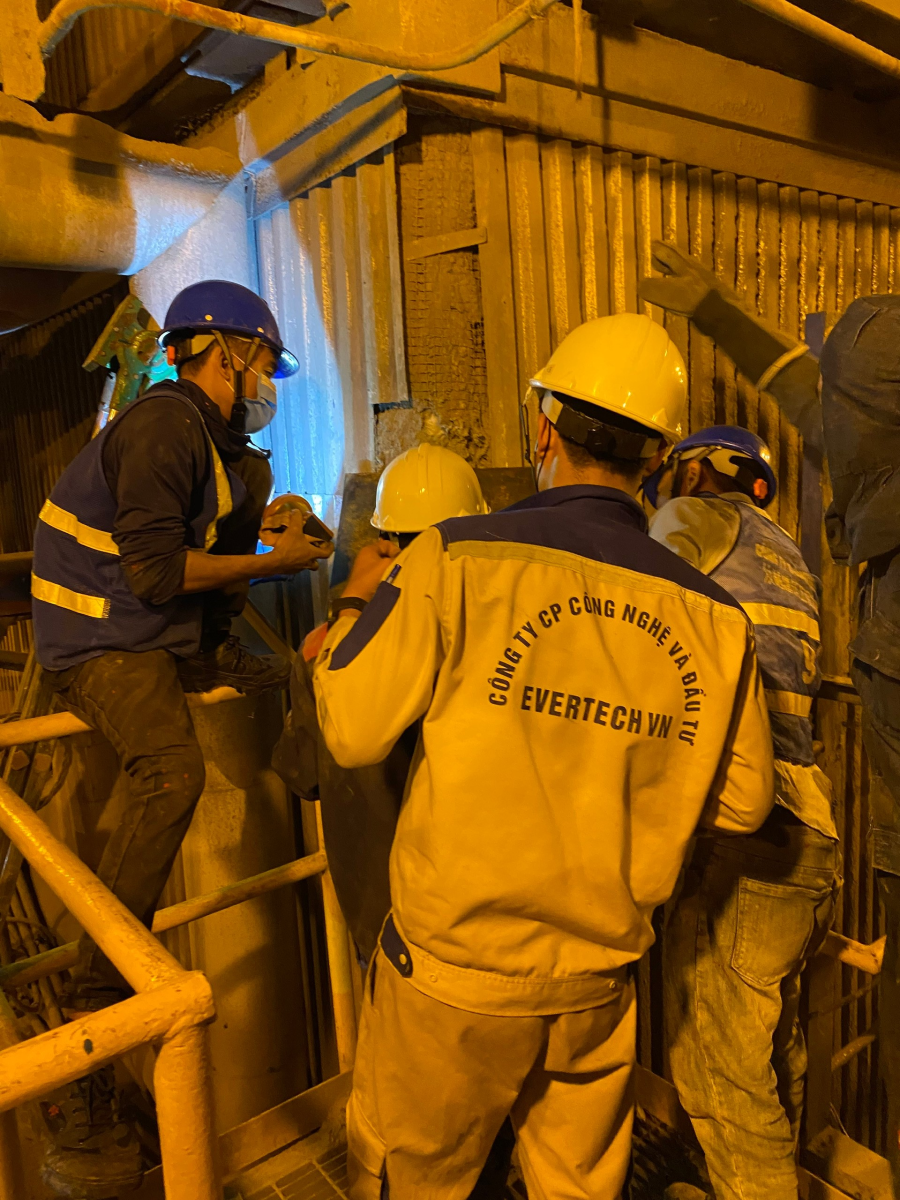

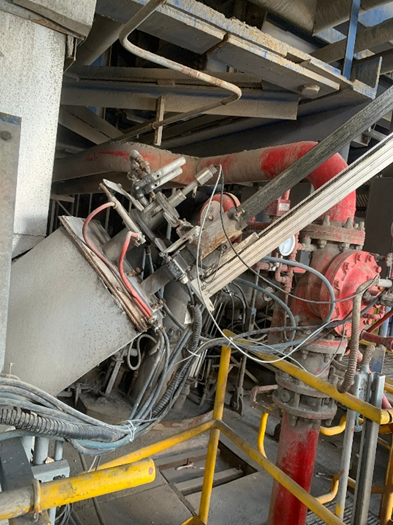

Cán bộ Evertech triển khai lắp đặt

• Lắp đặt hệ thống Camera mới

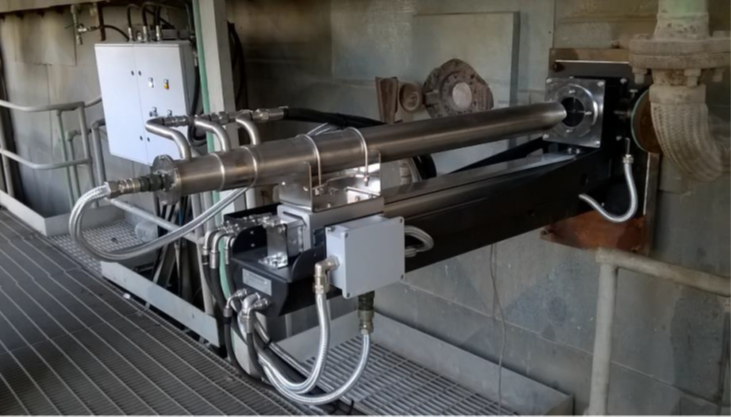

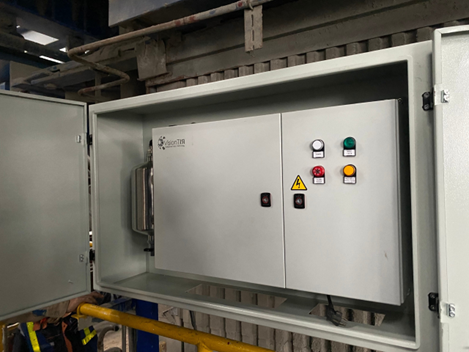

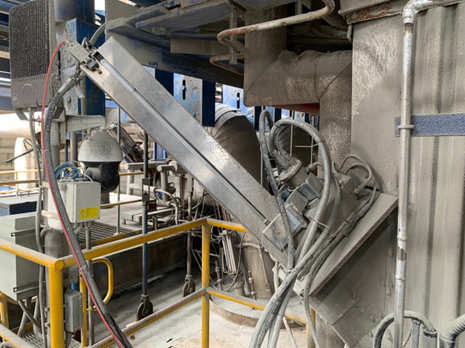

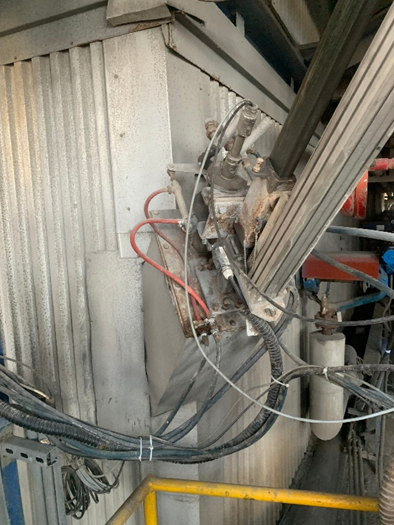

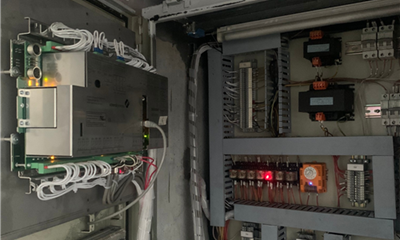

Hệ thống Camera mới và tủ điều khiển

•
• Lắp đặt hệ thống làm mát bằng nước và bằng khí cho camera
• Kéo cáp quang truyền tín hiệu về phòng điều khiển
• Lắp đặt máy tính và hệ thống màn hình giám sát
• Cấu hình kết nối phần mềm giám sát ProTiR với camera

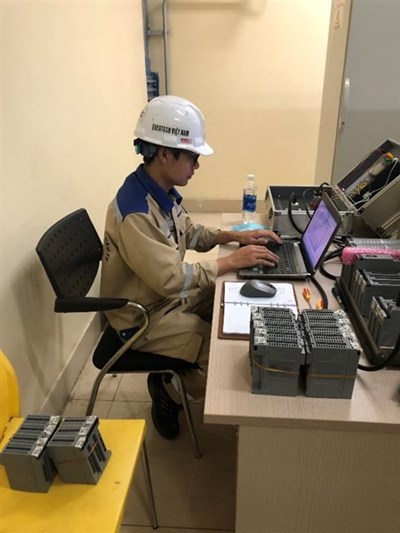

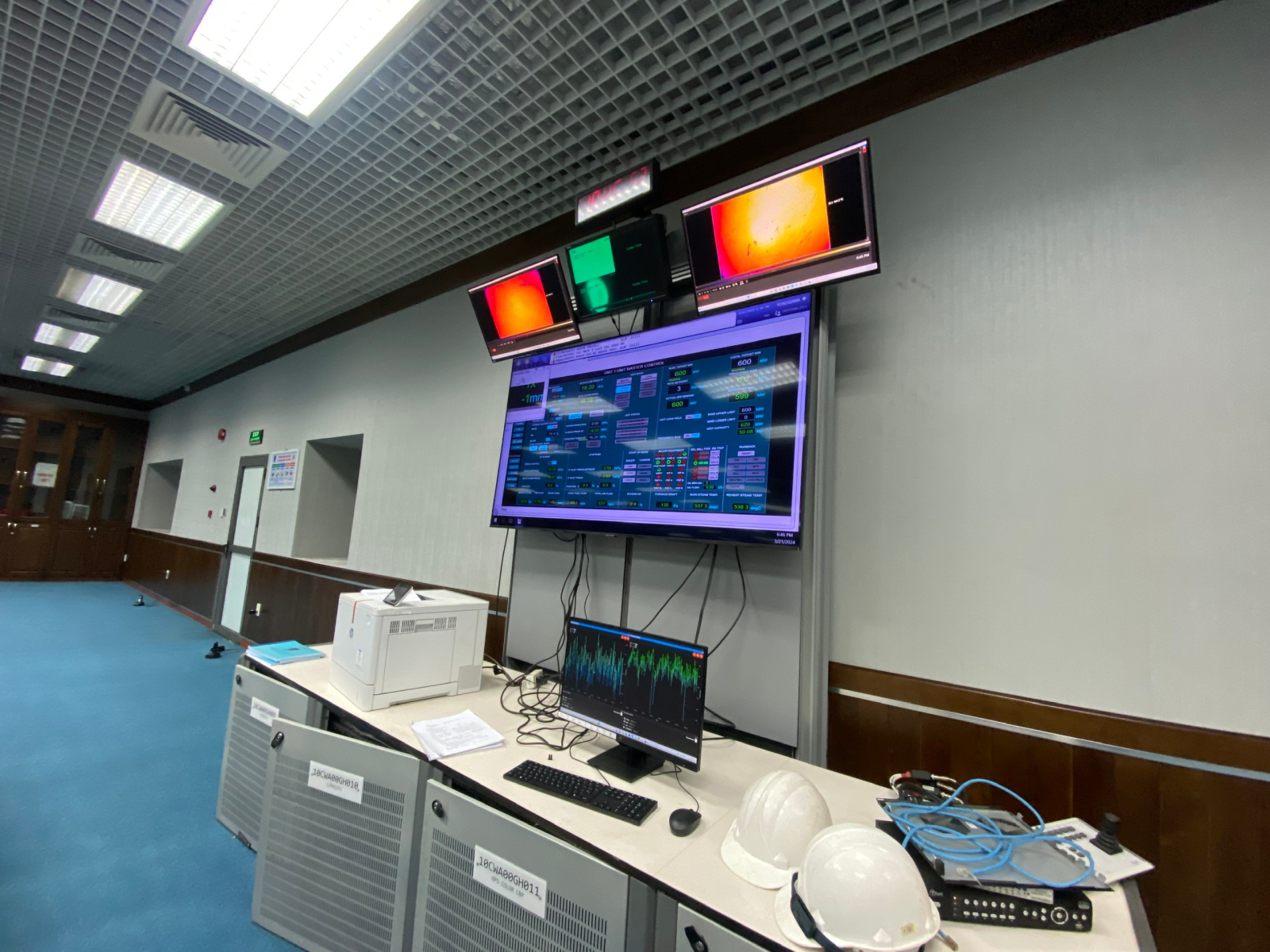

Hệ thống máy tính màn hình giám sát tại phòng điều khiển trung tâm

Kết quả đạt được:

Dự án “CUNG CẤP, LẮP ĐẶT HỆ THỐNG CAMERA GIÁM SÁT BUỒNG ĐỐT TỔ MÁY 1-NMNĐ VŨNG ÁNG 1 NĂM 2023” đã được lắp đặt thành công vào tháng 3 năm 2024 và nhận được nhiều sự đánh giá cao từ phía nhà máy.

Hệ thống đo chính xác nhiệt độ tại từng vị trí quan sát qua camera, vì vậy dễ dàng theo dõi và phân bổ nhiệt lượng trong lò đồng thời giám sát được ngọn lửa một cách chính xác. Từ đó giúp tiết kiệm nhiêu liệu cũng như chi phí vận hành.

Sau khi đưa vào sử dụng, hiện tại hệ thống hoạt động tốt, ổn định
